Technische Daten:
- Model: YSJ-3000
- Tragkraft: 3000kg
- Max. Hubhöhe: 1,80 Meter
- Min. Höhe: 12cm
- Gesamtdurchfahrbreite: 2,8 Meter
- Gesamtaufbaubreite: 3,34 Meter
- Gesamthöhe: 2,81 Meter
- Symetrische Arme
- Hubgeschwindigkeit: 60 Sekunden
- Ablassgeschwindigkeit: 60 Sekunden
- Anschluss erfolgt über 400V 16A Stecker
- Gewicht: 750kg
Prüfungen:
CE Zertifikat (No.: CE-C-1026-05-65B) vorhanden
Geprüft nach EN 1493-1:1999 / EN 60204-1:1997
Geprüfte EU Norm: 98/38/EC
Geprüfte Richtlinie: 73/23/EEC
Ersatzteile: Auf Lager
Prüfbuch: Das Prüfbuch wird bei jeder Hebebühne mitgeliefert.
Kennzeichnung: CE-Kennzeichnung, Herstellerkennzeichnung
Anleitung: 36 Seiten in deutscher Sprache inkl. Konformitätserklärung
Hydrauliköl: Nicht im Lieferumfang. Gerne liefern wir Ihnen das vom Hersteller vorgeschriebene Hydrauliköl mit. Fragen Sie bitte nach einem Paketpreis. (Hebebühne + Versand + Öl)
Skizze:
Weitere Bilder (Originalfotos):

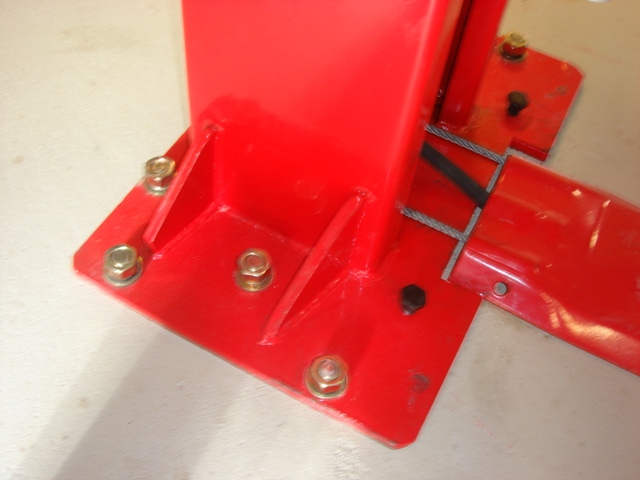

Stabiler Standfuß. Dieser wird mit jeweils 8 Befestigungsbolzen im Boden verankert.

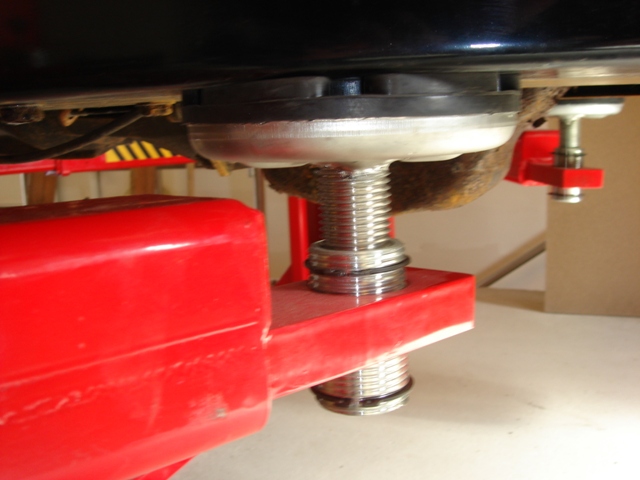

Auflageklötze sind 2-fach zu verstellen, da Doppelgewinde.

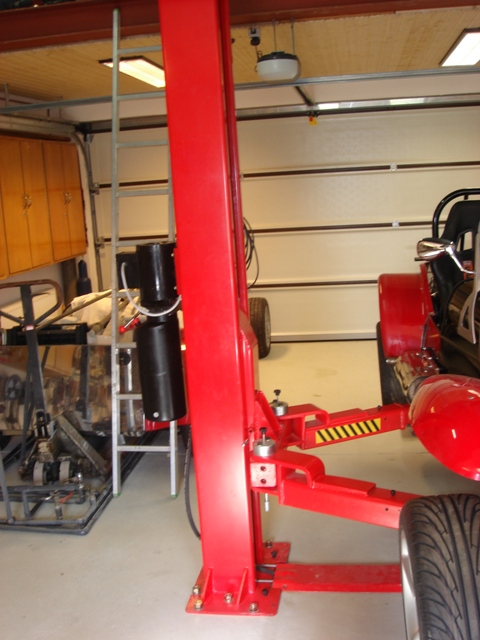

Seitenansicht.

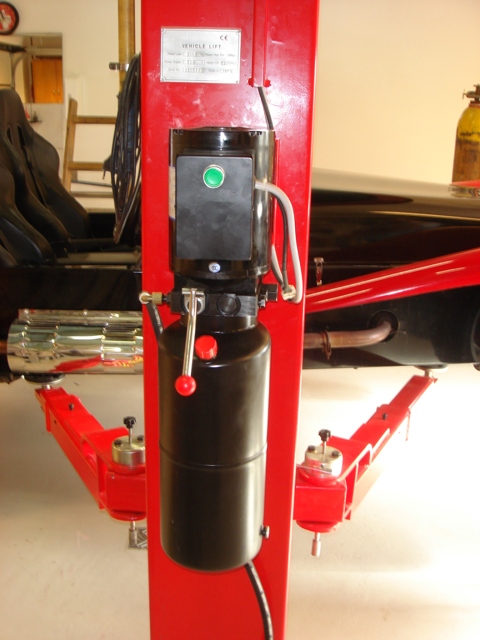

Hydraulikpumpe. Durch drücken des grünen Kopfes hebt sich die Bühne an. Durch drücken des roten Hebels wird die Hebebühne wieder abgelassen.

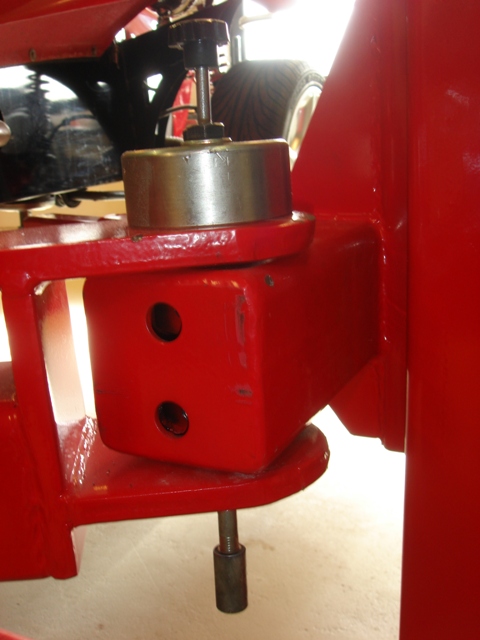

Hier die Arretierung für den Schwenkarm. Sobald sich die Hebebühne hebt, rastet der Zylinder ein und der Schwenkarm ist fest. erst wenn sich die Hebebühne senkt drück der untere Bolzen den Zylinder wieder frei und der Schwenkarm kann wieder bewegt werden.

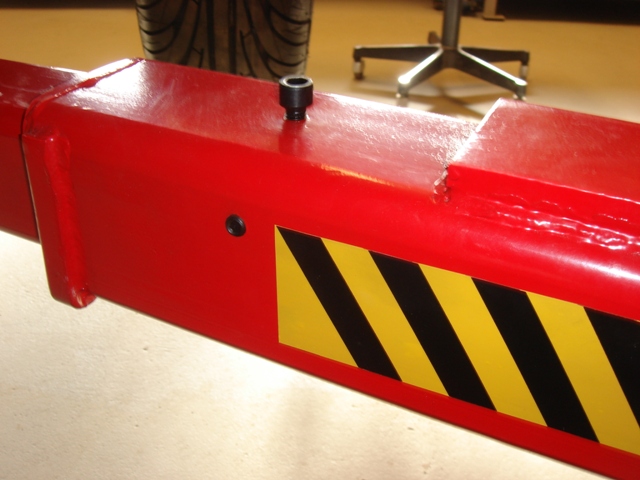

Schwenkarm mit Sicherungsschraube

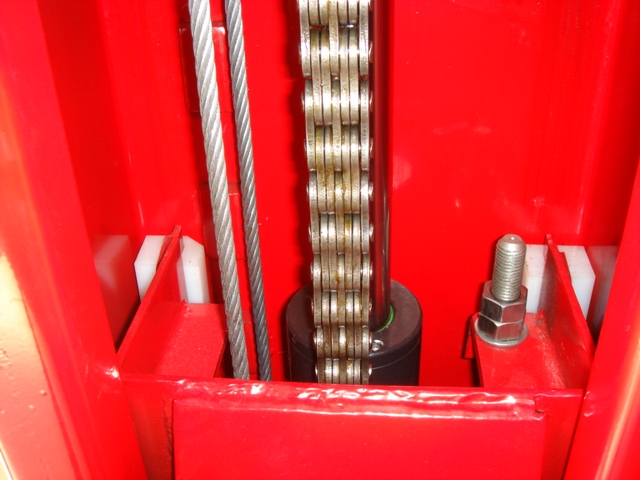

Das Foto zeigt das Seil, den Zylinder mit Kette und das Sicherheitssystem. Im Foto sieht man hinter dem Seil in 4cm Abständen ein Raster aus Stahl. Sobald sich die Hebebühne anhebt, rasten die Keile in den Rahmen. Falls einmal ein Hyraulikschlauch platzen würde, oder ein Zylinder defekt sein sollte, kann die Hebebühne maximal 8cm nach unten rutschen.

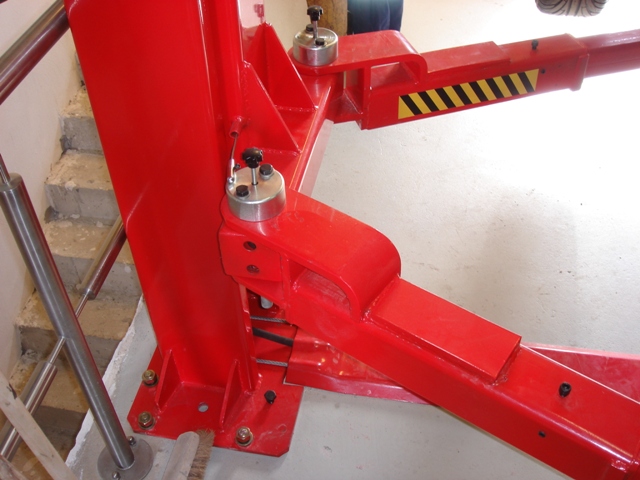

Schwenkarme

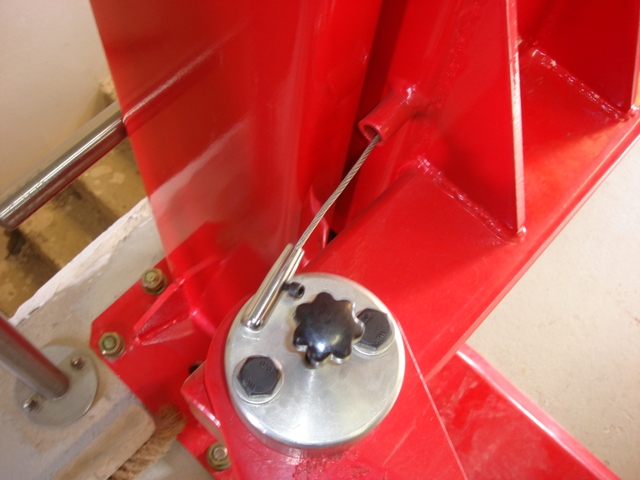

Hier sehen Sie das Seil, womit die das Sicherheitssystem wieder freigeben können. Somit rasten die Keile beim ablassen nicht mehr ein und die Hebebühne kann abgelassen werden.
Das Sicherheitssystem ist so bedacht, dass Sie an der Säule von Hand die Sicherung lösen, damit Sie selbst aus dem Gefahrenbereich sind.

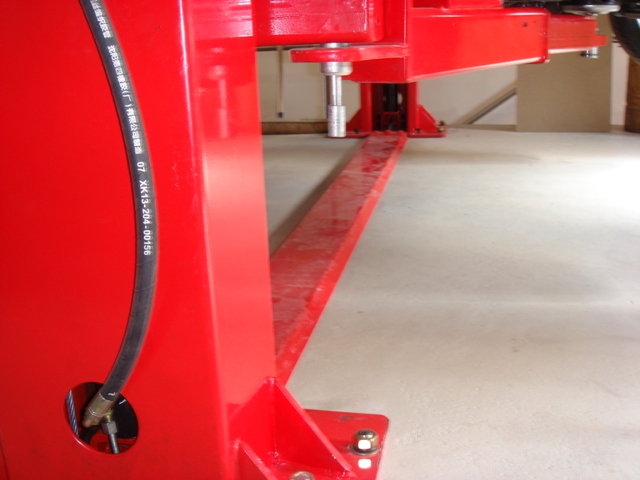

Ansicht unten

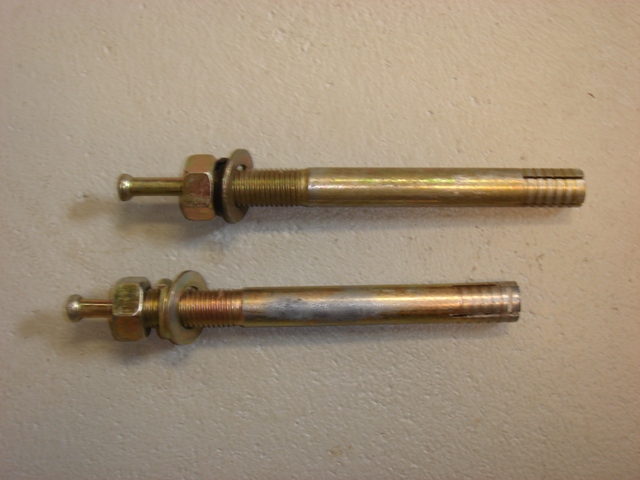

16 Befestigungsbolzen sind inklusive. Es muss ein 18mm breites und etwa 200mm tiefes Loch im Beton gebohrt werden. Die Bolzen werden dann in das Loch eingesetzt und eingeschlagen.
|
